자동차 훈련 장비
차량 전기 시스템 트레이너 ZC-QCD16C 제품 소개 전체 차량 전기 장비 교육 플랫폼은 실제 차량 전기 장비를 기반으로 하며 엔진과 같은 다양한 자동차 전기 시스템의 구성 및 작동 프로세스를 완벽하게 보여줍니다.
문의 보내기
제품 소개
차량 전기 시스템 트레이너
ZC-QCD16C
제품소개
전체 차량 전기 장비 교육 플랫폼은 실제 차량 전기를 기반으로 합니다.
다양한 자동차의 구성과 작업 과정을 완벽하게 보여주는 장비
엔진 도난 방지 시스템, 계기 시스템, 조명 시스템, 와이퍼와 같은 전기 시스템-
시스템, 혼 시스템, 점화 시스템, 전동 윈도우 시스템, 전동 도어록, 오디오 시스템,
시동 시스템 및 충전 시스템.
차량 전기 이론 및 유지 보수 교육을 위한 학교 교육 요구에 적합합니다.
특징
특징:
시스템은 실제적이고 작동 가능해야 합니다.
전기 시스템의 구조를 설명해야 합니다.
전원이 켜진 후-스위치와 버튼은 미터기, 조명, 와이퍼, 경적, 점화 장치, 전기 장치를 작동해야 합니다.
창문, 도어록, 사운드, 시동, 충전 시스템.
트레이닝 패널은 두께가 최소 4mm인 알루미늄-플라스틱으로 제작되어야 합니다.
패널은 부식, 충격, 화재, 습기 및 오염에 대한 내성이 있어야 합니다.
표면에는 프라이머-를 뿌리고 특수 기술로 처리해야 합니다.
회로 및 작동 원리 다이어그램은 색바램을 방지하기 위해 바니시-코팅되어야 합니다.
실습생은 다이어그램과 실제 구성 요소를 사용하여 제어 시스템을 학습하고 분석할 수 있어야 합니다.
패널에는 저항, 전압, 전류 및 주파수를 측정하기 위한 감지 단자가 있어야 합니다.
패널에는 디코더와 연결하고 오류 코드를 읽고 지우고 읽기 위한 진단 소켓이 포함되어야 합니다.
ECU 데이터.
기본 프레임은 강철로 제작되고 페인트로 코팅-되어야 합니다.
이동을 위해서는 자체 고정 바퀴를 설치해야 합니다.-
시스템에는 지능형 결함 설정 및 평가 기능이 포함되어야 합니다. 기술 사양
크기 : 2400×700×1900mm (가로×가로×높이)
구동 전원 공급 장치: 3-상 AC, 380V ±10%, 50Hz, 지원
4개-와이어 또는 5개{1}}와이어 연결
작동 전압: DC 12V
작동 온도: -40도 -+50도
모터 유형: 3
위상 비동기
모터
전압: AC 220V
힘: 2.2KW
속도: 1420r/분
감지 단자 및 연결 플러그가 있는 패널 - 1 PCS
엔지니어 제어 장치(ECU) - 1 PCS
진단 소켓 - 1 PCS
점화 스위치 - 1 PCS
미터 - 1 PCS 전체 세트
그룹 전환 - 1 PCS
헤드라이트 어셈블리(앞, 왼쪽, 오른쪽) - 1 PCS
안개등(왼쪽 및 오른쪽) - 1 PCS
방향 지시등(왼쪽 및 오른쪽) - 1 PCS
방향 지시등(왼쪽 및 오른쪽) - 1 PCS
콤비네이션 미등(왼쪽 및 오른쪽) - 1 PCS
번호-플레이트 조명 - 1 PCS
독서등 - 1 PCS
헤드라이트, 안개등, 브레이크등, 후진등, 도어 제어등용 스위치 각 - 1개
하니스, 플래시 릴레이, 와이퍼 어셈블리, 와이퍼 릴레이, 와셔 펌프, 스프레이어 - 1 PCS
혼, 혼 릴레이, X 접촉기 릴레이, 안개등 릴레이, 중앙 릴레이 박스, 미터 신호 시뮬레이터 -
1개
스타터 어셈블리 - 1 PCS
발전기 어셈블리 - 1 PCS
3상 비동기 모터 - 1 PCS
비-분배기 그룹화 점화 시스템: 크랭크샤프트 위치 센서, 점화기 어셈블리 포함,
점화 플러그 - 1 PCS
크랭크축 위치 센서 및 신호 휠 - 1 PCS
어큐뮬레이터: 46B24SR, 12V, 45Ah, 550CCA - 1 PCS
마스터 전원 스위치: 50A - 1 P CS

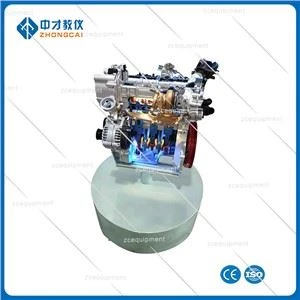

가솔린 엔진 부문 데모 모델
ZC-QCA10A
특징
이 모델은 내부를 보여주기 위해 전자 제어식 가솔린 엔진의 단면을-채용합니다.-
그리고 엔진의 외부 부품.
다양한 엔진 구성 요소가 다양한 색상으로 칠해져 있습니다.
단상 기어 감속 모터에 의해 저속으로 구동되는 엔진-
이 모델은 엔진 구성 요소의 작동 과정을 보여줍니다.
고강도 강철로 제작된 이동식 선반입니다.-
선반 표면 페인트-코팅.
쉽게 이동할 수 있도록 자체 고정 바퀴가-제공됩니다.
내구성이 뛰어난 소재로 제작된 프레임입니다.
연구 및 시연 목적으로 구성 요소가 명확하게 표시됩니다.
디자인은 안전하고 쉬운 작동을 허용합니다.
구조가 작고 안정적입니다.
조립 및 유지 관리가 쉬운 모델입니다.
학생들이 스파크 점화, 기화기 작동, 스로틀 제어 및 엔진을 이해할 수 있도록 설계되었습니다.
사이클.
기술 사양
크기: 800mm(L) × 600mm(W) × 1200mm(H).
구동 전원 공급 장치: 전기 모터용 단상 AC 220V ±10%, 50Hz.
모터 유형: 단상 기어 감속 감지 모터-
작동 온도: -40도 ~ +50도.
가솔린 엔진 어셈블리 포함.
단상 기어 감속 감지 모터 포함.
누설 방지 스위치 포함.
이동식 프레임워크 포함
디젤 엔진 부문 데모 모델
ZC-QCA11B
특징
모델은 내부 및 외부 구조를 보여주기 위해 디젤 엔진의 단면을 채택해야 합니다.-
프레임의 다양한 구성 요소는 다양한 색상으로 칠해져 있어야 합니다.
디젤 엔진은 단상 기어 감속 모터에 의해 천천히 구동되어야 합니다.
구성 요소의 작업 과정.
이동식 선반은 고강도 강철로 제작되어야 합니다.-
선반 표면은 페인트-코팅되어야 합니다.
이동성과 편의성을 위해 자체 고정 바퀴를 설치해야 합니다.-
학생들이 고압축 운전, 연료 분사 시스템, 디젤 사이클 및
토크 특성.
기술 사양
크기: 800mm(L) × 600mm(W) × 1200mm(H).
구동 전원 공급 장치: 단-상 AC 220V ±10%, 50Hz.
모터 유형: 단상 기어 감속 감지 모터-
작동 온도: -40도 ~ +50도.
다음을 포함한 일반 디젤 엔진 어셈블리
단상-기어 감속 감지 모터 포함
누설 방지 스위치 포함
이동식 프레임워크 포함
